Зачем в хомутовых лесах чередуют стойки 2 и 4 метра
Разбираем практику монтажа хомутовых лесов. Почему строители чередуют вертикальные стойки по 2 и 4 метра и как это влияет на жесткость каркаса здания.
Коротко
- Чередование вертикальных элементов разной длины позволяет смещать горизонтальные узлы крепления по высоте. Это исключает совпадение стыков на одном уровне, что критично для несущей способности всей фасадной конструкции при работе с кирпичом или камнем.
- Применение двухметровых и четырехметровых элементов дает возможность точно подгонять геометрию каркаса под сложные архитектурные формы здания, выступы, эркеры и арки без применения жестких сварных узлов рамных систем.
- Смещение вертикальных стыков предотвращает образование единой плоскости потенциального излома. Нагрузка от материалов и рабочих распределяется по металлическому каркасу равномерно, снижая риск локальных деформаций.
- Строительные леса отличаются от вышек тур тем, что монтируются на всю длину фасада ярусами по два метра, тогда как вышки имеют настил с шагом сорок сантиметров и применяются для точечных локальных задач внутри или снаружи помещений.
Зачем нужен разбег вертикальных элементов в хомутовых системах?

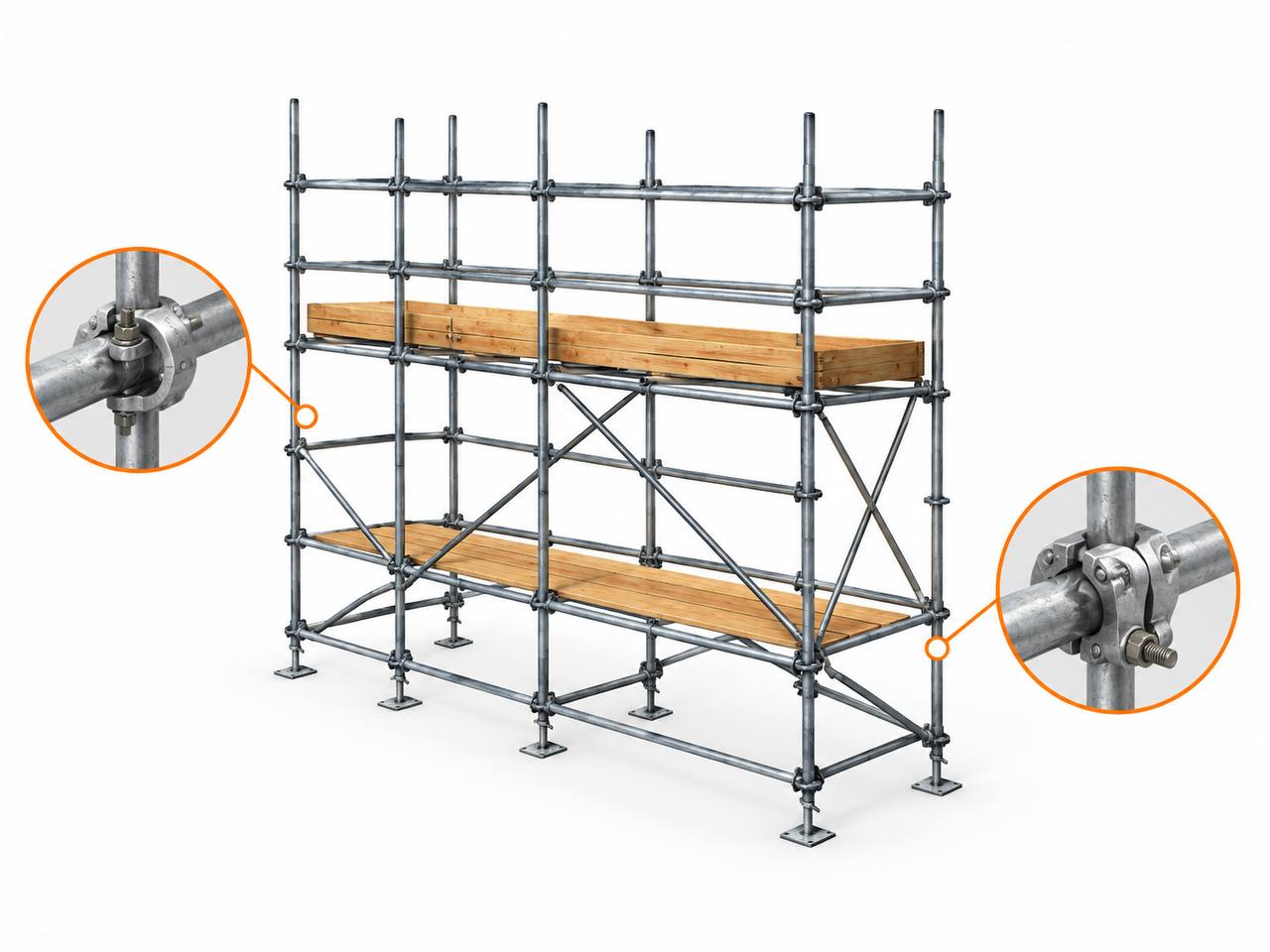

Главная причина использования стоек разной длины заключается в создании надежной перевязки каркаса. Если поставить все элементы одинаковой длины, стыки труб окажутся на одной горизонтальной отметке. В каталоге хомутовых лесов часто берут трубы парами, чтобы развести эти точки по высоте. Получается прочный пространственный каркас без слабых зон.
Такой подход используют при сборке сложных фасадов. В отличие от рамных лесов, где геометрия задана жесткими сварными элементами, хомутовая система собирается вручную. Чередование двухметровых и четырехметровых труб на старте монтажа избавляет от необходимости резать металл болгаркой прямо на объекте.
Как влияет разбег стыков на несущую способность?
Стыковка стальных труб через специальные патрубки или втулки считается надежным узлом, но любая стыковка слабее цельного участка трубы. Если на одном ярусе сойдутся четыре стыка соседних стоек, под нагрузкой этот уровень может прогнуться. Чередование отрезков по 2 и 4 метра разводит стыки в шахматном порядке.
| Параметр | Стойки одной длины | Чередование 2 и 4 м |
|---|---|---|
| Расположение стыков | На одном уровне | Со смещением по высоте |
| Жесткость каркаса | Ниже на 15-25% | Максимальная |
| Риск локального излома | Высокий | Практически исключен |
| Удобство монтажа | Требует подрезки | Сразу в размер |
Когда на настилы укладывают тяжелые кирпичные пачки или раствор, нагрузка идет вертикально вниз. При разбежке стыков усилие передается на цельные участки соседних труб. Это подтверждает любой расчет лесов на фасад, где учитывается запас прочности узлов крепления.
В чем разница между хомутовыми и рамными конструкциями при сборке?
Рамные системы монтируются быстро за счет готовых вертикальных рам высотой два метра. Но если здание имеет сложную конфигурацию с выступами, балконами или круглыми элементами, рамные стойки не встанут вплотную. Тогда переходят на хомутовые элементы, позволяющие менять шаг и положение стоек в любых направлениях.
Для внутренних работ или узких проходов используют вышки туры. Важно помнить базовое правило: рабочая высота всегда равна высоте настила плюс два метра на рост человека с поднятыми руками. Настил на туре переставляется кратно сорока сантиметрам, а в лесах ярусы идут строго через два метра.
Какие ошибки допускают новички при монтаже со стойками разной длины?
Основная ошибка заключается в хаотичной установке труб без предварительной схемы. Если поставить четырехметровую стойку на двухметровую внизу, а в следующем ряду наоборот без системы, нижний ярус может перекосить от веса верхних уровней. Сборку всегда начинают с углов, где ставят стартовые башмаки и выверяют горизонт по уровню.
- На первом ярусе чередуют длинные и короткие трубы по углам периметра.
- Устанавливают продольные и диагональные связи поворотными хомутами.
- Контролируют вертикальность каждой стойки строительным уровнем.
- Крепят каркас к стене анкерами через каждый второй ярус.
Для обеспечения жесткости конструкции критически важен правильный монтаж креплений к стене, который удерживает фасад от опрокидывания наружу под воздействием ветровых нагрузок.
Когда выгоднее брать в аренду хомутовые комплекты?
Аренда строительных лесов оправдана на объектах со сложной архитектурой. Если предстоит отделка исторического здания с карнизами и колоннами, аренда лесов с ценой за м2 выходит дешевле покупки новых рамных конструкций, которые потом негде хранить.
Перед тем как принимать решение, стоит взвесить все плюсы и минусы. Для простых прямоугольных коробок проще купить рамные леса, а для сложных фасадов с переменным рельефом выбирают хомутовую систему со стойками разной длины.
Как рассчитать количество труб разной длины?
При составлении спецификации на объект учитывают общую высоту фасада. Если здание имеет высоту двенадцать метров, используют комбинацию стоек, позволяющую перекрыть эту высоту с запасом под верхнее ограждение. Шаг вертикальных стоек вдоль стены обычно составляет от полутора до двух метров в зависимости от планируемой нагрузки на настил.
Многие бригады предпочитают универсальный быстрый расчет на калькуляторе, чтобы сразу узнать тонаж металла и количество соединительных элементов. Это избавляет от докупки недостающих элементов прямо во время малярных или фасадных работ.
